У світі високих ставок сучасної електроніки, від смартфона у вашій кишені до сервера, що живить ваш бізнес, тепло є тихим ворогом. Зменшення продуктивності, нестабільність системи та передчасний вихід з ладу є наслідками неадекватного керування температурою. Отже, як забезпечити, щоб ваші делікатні компоненти залишалися холодними під тиском? Відповідь часто криється в оманливо простому матеріалі:Термопровідна силіконова прокладка.
Як фахівець із терморегулювання з більш ніж двома десятиліттями досвіду, я на власні очі бачив, як правильне застосування цього матеріалу може революціонізувати дизайн і довговічність продукту. Це не просто компонент; це ваша перша лінія захисту від термічної деградації.

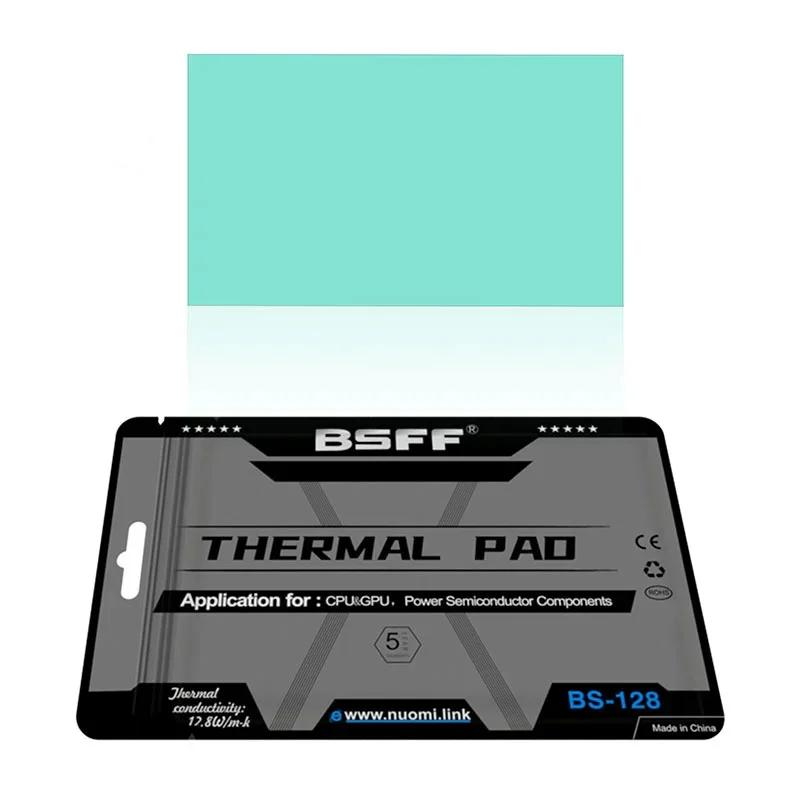

Теплопровідна силіконова прокладка — це м’який, сумісний і дуже універсальний термоінтерфейсний матеріал (TIM). Він призначений для усунення мікроскопічних повітряних проміжків між компонентом, що генерує тепло (наприклад, центральним процесором, графічним процесором або силовим транзистором) і радіатором або системою охолодження. Оскільки повітря є поганим провідником тепла, ці зазори створюють значний тепловий опір. Силіконова накладка заповнює ці порожнечі, ефективно відводячи тепло від компонента, таким чином забезпечуючи оптимальні робочі температури та підвищуючи надійність пристрою.
Чудова здатність заповнювати прогалини:На відміну від термічних паст, накладки можуть легко заповнювати великі та нерівні щілини, компенсуючи відхилення допусків при складанні.
Електрична ізоляція:Вони забезпечують чудову електричну ізоляцію, запобігаючи коротким замиканням, водночас керуючи нагріванням — критична подвійна функція.
Виняткова стійкість і можливість повторного використання:Ці подушечки забезпечують надзвичайну стійкість до стиснення, тобто вони зберігають свою форму та ефективність протягом тривалого часу, навіть після кількох термічних циклів. Багато з них можна повторно використовувати під час створення прототипів або ремонту.
Простота застосування та переробка:Вони чисті та прості у нанесенні, усуваючи безлад, пов’язаний із рідкими клеями чи термопастами. Це прискорює виробництво та спрощує обслуговування.
Довговічність:Стійкий до атмосферних впливів, озону та багатьох хімічних речовин, що забезпечує тривалу стабільність і продуктивність.
Вибір правильної теплопровідної силіконової підкладки має першочергове значення. Ось основні параметри, які ви повинні враховувати, представлені з чіткістю, яку вимагає професіонал.
Список ключових параметрів:
Теплопровідність:Вимірюється у Вт/м·К (Ватт на метр-Кельвін). Це найважливіша властивість, яка вказує на властиву матеріалу здатність проводити тепло. Вищі значення кращі для більш вимогливих програм.
Твердість (або м'якість):Вимірюється за шкалою Шора 00. Нижче значення вказує на м’якшу накладку, яка легше прилягає до нерівностей поверхні для кращого контакту з поверхнею.
Товщина:Доступний діапазон товщин, важливий для заповнення конкретного проміжку у вашій збірці.
Напруга пробою:Електрична напруга, при якій матеріал не виконує функції ізолятора. Більше значення означає кращу діелектричну міцність.
Питомий об'ємний опір:Міра електроізоляційної здатності матеріалу.
Діапазон робочих температур:Діапазон температур, у межах якого накладка працюватиме надійно без погіршення якості.
Щоб надати вам зрозуміле порівняння з першого погляду, ось проста таблиця з описом деяких наших стандартних сортів продукції в Nuomi Chemical:
| Оцінка продукту | Теплопровідність (Вт/м·K) | Твердість (Шор 00) | Діапазон товщини (мм) | Ключове застосування |
|---|---|---|---|---|
| NM-TG300 | 3.0 | 50 | 0,5 - 5,0 | Високопродуктивні обчислення, графічні процесори |
| NM-TG500 | 5.0 | 60 | 0,5 - 10,0 | Силова електроніка, LED освітлення |
| NM-TG800 | 8.0 | 70 | 0,5 - 3,0 | Сервери, телекомунікаційна інфраструктура |
| NM-TG12 | 12.0 | 80 | 0,5 - 2,0 | Автомобільні, потужні IGBT |
Ця таблиця є відправною точкою. У Nuomi Chemical ми спеціалізуємося на розробці спеціальних рецептур, щоб відповідати найсуворішим і унікальним термічним вимогам.
З: Як визначити правильну товщину для моєї програми?
A:Правильна товщина визначається зазором, який потрібно заповнити між джерелом тепла та радіатором. Зазвичай рекомендується вибирати товщину прокладки, яка трохи перевищує (наприклад, на 0,5 мм більше), ніж виміряний зазор. Це гарантує, що під час закріплення блоку прокладка злегка стискається, створюючи тісний контакт обох поверхонь без надмірного стиснення, яке може пошкодити компоненти або знизити ефективність прокладки. Завжди враховуйте виробничі допуски у вашому проекті.
Питання: Чи можна вирізати термопровідну силіконову прокладку за індивідуальною формою?
A:Абсолютно. Однією з значних переваг термопровідних силіконових накладок є простота їх налаштування. Вони можуть бути точно вирізані практично будь-якої форми чи розміру відповідно до площі вашого компонента. Це забезпечує цілеспрямоване охолодження та запобігає нависанню матеріалу, який може заважати іншим компонентам. Для створення прототипів їх можна навіть акуратно вирізати вручну гострим лезом або скальпелем.
З: Яка різниця між силіконовою прокладкою та графітовим листом?
A:Хоча обидва використовуються для керування температурою, вони мають відмінні характеристики. Теплопровідні силіконові прокладки зазвичай є електроізоляційними, м’якшими та чудово заповнюють тривимірні щілини. Вони забезпечують як теплопередачу, так і механічну амортизацію. Графітові листи, з іншого боку, часто мають високу провідність у плоскому напрямку (вісь X-Y), але можуть бути менш ефективними через свою товщину (вісь Z). Вони також є електропровідними, що може бути недоліком у додатках, які потребують ізоляції. Вибір повністю залежить від ваших конкретних теплових, електричних і механічних вимог.
Просто мати високоякісну прокладку недостатньо; правильне застосування є ключовим.
Підготовка поверхні:Переконайтеся, що поверхні компонентів і радіаторів чисті, сухі та вільні від масла, пилу чи залишків старого теплового матеріалу.
Обережне поводження:Зніміть захисні вкладиші (якщо є) і візьміть подушечку за краї, щоб уникнути забруднення.
Точне розміщення:Обережно вирівняйте накладку над компонентом. Після розміщення намагайтеся не змінювати його положення, оскільки це може затримати бульбашки повітря.
Безпечне складання:Рівномірно закріпіть радіатор, застосовуючи послідовний тиск відповідно до рекомендованої сили стиснення прокладки. Це забезпечує однорідний інтерфейс і оптимальну теплопередачу.
Понад два десятиліття команда Nuomi Chemical (Shenzhen) Co., Ltd. була в авангарді матеріалознавства, розробляючи передові теплові рішення для глобальної клієнтури. Ми розуміємо, що ваш термічний виклик унікальний. Ось чому ми не просто продаємо продукти; ми забезпечуємо партнерство.
Наш досвід дозволяє нам пропонувати не лише повний асортимент стандартних термопровідних силіконових прокладок, але й співпрацювати з вами у створенні індивідуальних рецептур. Незалежно від того, чи потрібен вам особливий баланс м’якості та провідності, унікальний колір або індивідуальна вирізана форма, у нас є технічні можливості для цього.
Не дозволяйте термічним проблемам обмежувати ваші інновації. Дозвольте нам допомогти вам створити холоднішу, надійнішу та ефективнішу електроніку.
контактми сьогодні оNuomi Chemical (Shenzhen) Co., Ltd.щоб обговорити вимоги вашого проекту та запросити безкоштовні зразки. Давайте разом досягнемо вашого теплового успіху.
